بیٹری کے اجزاء کے لیے مولڈ انسولیشن بورڈ

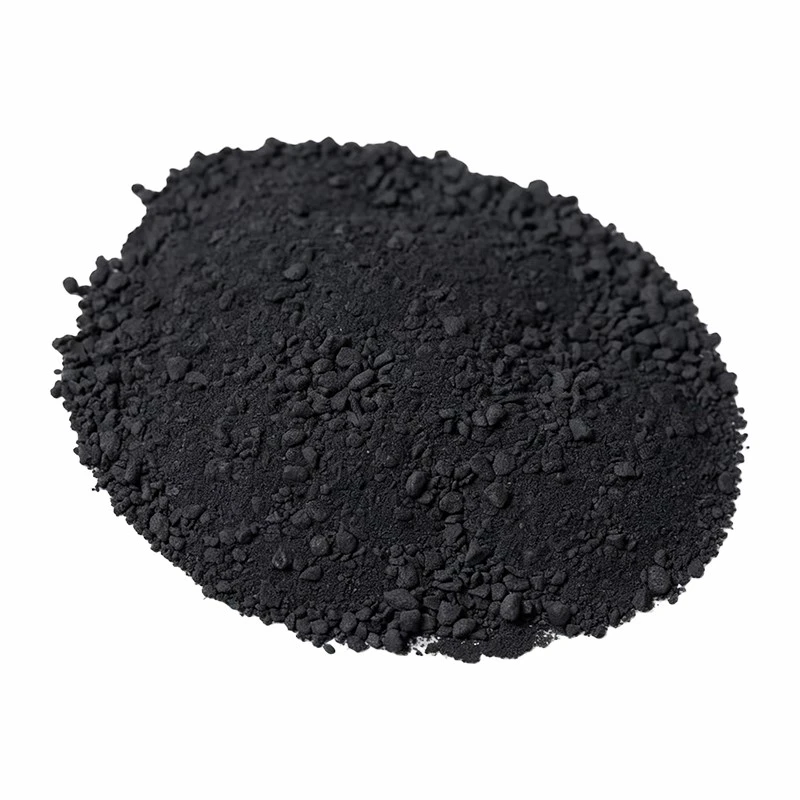

ماڈل 7601 ایک تھرموسیٹ فینولک مولڈنگ میٹریل ہے جس کا مقصد بیٹری انسولیشن بورڈز اور متعلقہ فلیٹ انسولیٹنگ اجزاء کے لیے ہے۔
مواد کو انجیکشن مولڈنگ یا ٹرانسفر مولڈنگ کے ذریعہ پروسیس کیا جاسکتا ہے۔ اس کے بہاؤ کو بورڈ کے طول و عرض، موٹائی، سوراخ کی پوزیشنوں اور مولڈ کی ساخت کے ساتھ ملایا جا سکتا ہے۔
موصلیت والے بورڈ جزو اسمبلی کے اندر علیحدگی، برقی موصلیت، اور ساختی معاونت کے کام انجام دے سکتے ہیں۔ ای وی بیٹری کی موصلیت برقی خصوصیات، مکینیکل طاقت، گرمی کی مزاحمت، شعلہ مزاحمت، اور جہتی استحکام کو یکجا کرتی ہے۔
صارفین پیداوار سے پہلے بورڈ ڈرائنگ یا فزیکل پروٹو ٹائپ فراہم کر سکتے ہیں۔ اس کے بعد سیمپل مولڈنگ کو مجموعی طول و عرض، موٹائی، سوراخ کی پوزیشن، فلیٹ-حصے کی ساخت، سطح کی حالت، اور اسمبلی کی ضروریات کو چیک کرنے کے لیے استعمال کیا جا سکتا ہے۔
فراہم کردہ معلومات میں بیٹری-سیل کی قسم، وولٹیج کی سطح، مخصوص بیٹری سسٹم، یا علیحدہ بیٹری سیفٹی ٹیسٹ کے معیار کو بیان نہیں کیا گیا ہے۔ ان تفصیلات کو تصدیق شدہ تکنیکی دستاویزات کے بغیر شامل نہیں کیا جانا چاہیے۔
برقی اور شعلے کی کارکردگی
سطح کی مزاحمت کم از کم 10¹⁰ Ω ہے، اور 100 Hz پر ڈائی الیکٹرک نقصان کا عنصر 0.10 سے زیادہ نہیں ہے۔
مواد UL94 V-0 آتشزدگی کی درجہ بندی تک پہنچ جاتا ہے۔ یہ خصوصیات مولڈ بورڈ کی قسم کے پرزوں کے لیے دستاویزی موصلیت اور شعلہ-کارکردگی کی بنیاد فراہم کرتی ہیں۔
لوڈ کے تحت گرمی کی کمی کا درجہ حرارت، Ti 1.8، کم از کم 160 ڈگری ہے۔ یہ مینوفیکچررز کو ان اجزاء کے لیے ایک بیان کردہ حرارت-کارکردگی کا حوالہ دیتا ہے جو علیحدگی اور مدد بھی فراہم کرتے ہیں۔
حتمی مناسبیت کی تصدیق بورڈ کے اصل ڈیزائن، برقی ضروریات، اسمبلی کی ساخت، آپریٹنگ ماحول، مولڈ، اور نمونے کے ٹیسٹ کے نتائج کے مطابق کی جانی چاہیے۔
مکینیکل اور جہتی کنٹرول
ماڈل 7601 کم از کم 80 MPa کی لچکدار طاقت اور کم از کم 50 MPa کے وقفے پر تناؤ کا تناؤ فراہم کرتا ہے۔
اس کی نشان زدہ چارپی امپیکٹ طاقت کم از کم 1.3 kJ/m² ہے، جبکہ اس کی بے نشان چارپی اثر طاقت کم از کم 5.0 kJ/m² ہے۔ یہ اقدار ڈیمولڈنگ، اسٹیکنگ، پیکیجنگ، نقل و حمل، اور اسمبلی کے دوران بورڈ کے اجزاء کو سپورٹ کرتی ہیں۔
مولڈنگ سکڑنے کی حد 0.5% سے 0.9% ہے۔ پانی جذب 100 ملی گرام سے زیادہ نہیں ہے، اور کثافت 1.40 اور 1.50 کے درمیان ہے۔
یہ پیرامیٹرز بورڈ کی موٹائی کی منصوبہ بندی، سوراخ-پوزیشن کنٹرول، مجموعی طول و عرض، اور مکمل-حصے کے وزن کے انتظام میں معاونت کر سکتے ہیں۔ بڑی تعداد میں خریداری سے پہلے EV بیٹری کی موصلیت کا نمونہ-اصل اجزاء کے ساتھ ٹیسٹ کیا جانا چاہیے۔
آرڈر کی پیروی-اپ اور پری-شپمنٹ معائنہ
Zhejiang Naso Synthesis Co., Ltd. تحقیق، پیداوار، فروخت، اور درآمد-برآمد کارروائیوں کو مربوط کرتا ہے۔ یہ کسٹمر ڈرائنگ یا پروٹو ٹائپ کا جائزہ لے سکتا ہے اور نمونے کی تصدیق کو مربوط کرسکتا ہے۔
پیداوار کے دوران ایک خودکار بیچنگ سسٹم اور DCS خودکار کنٹرول سسٹم استعمال کیا جاتا ہے۔ کوالٹی پرسنل پروسیسنگ اور مکمل{1}}مصنوعات کے کنٹرول کے ذمہ دار ہیں۔
کم از کم آرڈر کی مقدار 1,000 کلوگرام ہے۔ نمونے بلک پیداوار سے پہلے فراہم کیے جاسکتے ہیں، اور معیاری پیداوار میں عام طور پر تقریباً 7 دن درکار ہوتے ہیں۔
پیکیجنگ سے پہلے مکمل معائنہ مکمل کیا جاتا ہے، اور فریق ثالث کا معائنہ قبول کیا جا سکتا ہے۔ برآمدی پیکیجنگ بورڈ کے طول و عرض، اسٹیکنگ کی ضروریات، اور نقل و حمل کے حالات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.
آرڈر پروڈکشن کے دوران تصاویر یا ویڈیوز فراہم کی جا سکتی ہیں تاکہ خریدار مینوفیکچرنگ، معائنہ اور پیکیجنگ کی پیشرفت کی پیروی کر سکیں۔
مصنوعات کی وضاحتیں
|
پیرامیٹر |
تفصیلات |
|
پروڈکٹ ماڈل |
7601 |
|
درخواست |
بیٹری کی موصلیت کا بورڈ اور متعلقہ فلیٹ موصلیت والے حصے |
|
برقی اور شعلے کی خصوصیات |
سطح کی مزاحمتی صلاحیت 10¹⁰ Ω سے زیادہ یا اس کے برابر؛ UL94 V-0 |
|
مکینیکل اور تھرمل پراپرٹیز |
لچکدار طاقت 80 MPa سے زیادہ یا اس کے برابر؛ گرمی کی کمی کا درجہ حرارت 160 ڈگری سے زیادہ یا اس کے برابر ہے۔ |
|
مولڈنگ اور فزیکل پراپرٹیز |
انجکشن یا ٹرانسفر مولڈنگ؛ سکڑنا 0.5%–0.9%؛ کثافت 1.40–1.50 |
